项目背景：高倍率电池的“疲劳”挑战

2025年初，一家主营电动螺丝刀和冲击扳手的头部工具品牌向隔膜供应商提出技术诉求：其新一代18V/5.0Ah快充电池包，在客户实测中频繁出现循环寿命不足300次、内阻快速上升的问题。该电池包需支持30A持续放电（约6C倍率）以及每分钟10次以上的频繁启停冲击，工况接近电动冲击扳手的实际拧紧动作。

技术团队分析后发现：传统聚烯烃隔膜在反复高倍率充放电下，因离子迁移剧烈和局部热积累，导致隔膜微孔收缩、界面阻抗升高，最终引发锂枝晶穿刺风险。问题核心在于——隔膜需同时满足高孔隙率（保证离子传导）和良好的热收缩稳定性（抵抗频繁温度波动）。

技术方案：陶瓷涂覆隔膜的“刚柔并济”

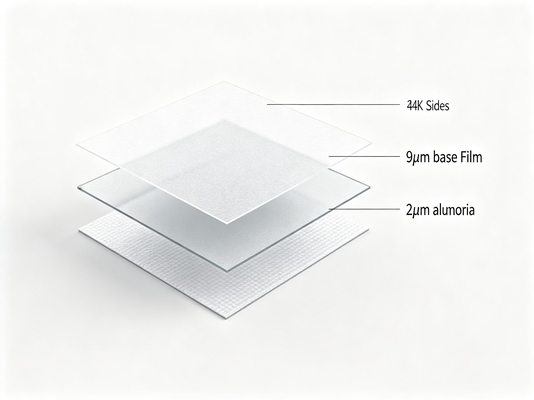

经多轮对标测试，项目组最终选定9μm基膜+双面氧化铝陶瓷涂覆方案。涂覆层厚度控制在2μm/面，孔隙率维持在38%~42%（参考GB/T 36363-2018）。关键设计点包括：

该方案在材料端引入了某头部供应商的高粘接性纳米氧化铝浆料，涂覆后隔膜与极片界面贴合更紧密。此外，针对频繁启停场景下的机械疲劳，团队通过“双面涂覆+定向补强”工艺，在隔膜横向拉伸方向预留了0.8%的延伸余量，以吸收启停瞬间的应力冲击。该工艺曾成功应用于工业级高倍率储能项目，此次针对电动工具工况的电流波形进行了专项优化。

验证效果：循环寿命提升200%，内阻稳定

搭载该隔膜的5.0Ah电池包在第三方实验室完成了全寿命验证：

• 循环寿命：在6C/1C（充/放）倍率下，容量保持率≥80%的循环次数由基线方案的280次提升至860次，满足客户“≥500次”的核心需求。
• 直流内阻（DCIR）：200次循环后，内阻增幅仅为12%，远低于原方案的41%。
• 安全性：针刺测试（3mm钢针，5mm/s速度）中，陶瓷涂覆层有效抑制了短路扩展，测试通过率100%。
• 高频启停测试：模拟冲击扳手每2秒一次全功率冲击，连续运行2000次后，隔膜未出现微裂纹或分层，电芯电压差≤15mV。

客户技术总监评价：“陶瓷涂覆隔膜不仅解决了我们的寿命痛点，更让电池包在高频启停工况下的可靠性达到了工业级水准。目前已将该方案同步导入其旗舰级冲击扳手产品线。”
